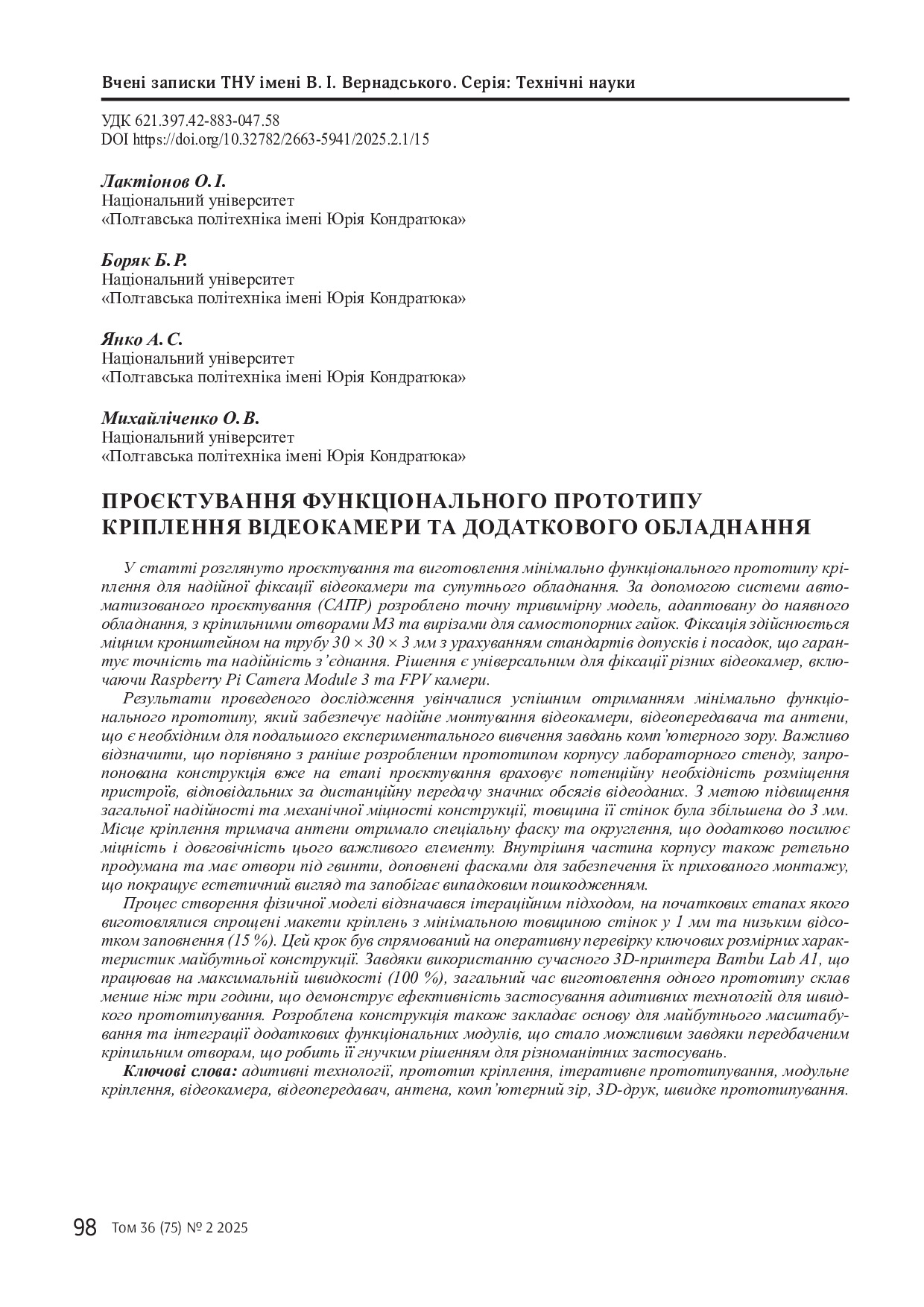

Проєктування функціонального прототипу кріплення відеокамери та додаткового обладнання

Лактіонов, О.І.

У статті розглянуто проєктування та виготовлення мінімально функціонального прототипу кріплення для надійної фіксації відеокамери та супутнього обладнання. За допомогою системи автоматизованого проєктування (САПР) розроблено точну тривимірну модель, адаптовану до наявного обладнання, з кріпильними отворами М3 та вирізами для самостопорних гайок. Фіксація здійснюється міцним кронштейном на трубу 30 × 30 × 3 мм з урахуванням стандартів допусків і посадок, що гарантує точність та надійність з’єднання. Рішення є універсальним для фіксації різних відеокамер, включаючи Raspberry Pi Camera Module 3 та FPV камери. Результати проведеного дослідження увінчалися успішним отриманням мінімально функціонального прототипу, який забезпечує надійне монтування відеокамери, відеопередавача та антени, що є необхідним для подальшого експериментального вивчення завдань комп’ютерного зору. Важливо відзначити, що порівняно з раніше розробленим прототипом корпусу лабораторного стенду, запропонована конструкція вже на етапі проєктування враховує потенційну необхідність розміщення пристроїв, відповідальних за дистанційну передачу значних обсягів відеоданих. З метою підвищення загальної надійності та механічної міцності конструкції, товщина її стінок була збільшена до 3 мм. Місце кріплення тримача антени отримало спеціальну фаску та округлення, що додатково посилює міцність і довговічність цього важливого елементу. Внутрішня частина корпусу також ретельно продумана та має отвори під гвинти, доповнені фасками для забезпечення їх прихованого монтажу, що покращує естетичний вигляд та запобігає випадковим пошкодженням. Процес створення фізичної моделі відзначався ітераційним підходом, на початкових етапах якого виготовлялися спрощені макети кріплень з мінімальною товщиною стінок у 1 мм та низьким відсотком заповнення (15 %). Цей крок був спрямований на оперативну перевірку ключових розмірних характеристик майбутньої конструкції. Завдяки використанню сучасного 3D-принтера Bambu Lab A1, що працював на максимальній швидкості (100 %), загальний час виготовлення одного прототипу склав менше ніж три години, що демонструє ефективність застосування адитивних технологій для швидкого прототипування. Розроблена конструкція також закладає основу для майбутнього масштабування та інтеграції додаткових функціональних модулів, що стало можливим завдяки передбаченим кріпильним отворам, що робить її гнучким рішенням для різноманітних застосувань.

Українська

2025

ітеративне прототипування

Таврійський національний університет імені В. І. Вернадського

Проєктування функціонального прототипу кріплення відеокамери та додаткового обладнання / О.І. Лактіонов, Б.Р. Боряк, А.С. Янко, О.В. Михайліченко // Вчені записки ТНУ імені В. І. Вернадського. Серія: Технічні науки. – 2025. – Т. 36 (75), № 2. – С. 98-103. – DOI https://doi.org/10.32782/2663-5941/2025.2.1/15

621.397.42-883-047.58
