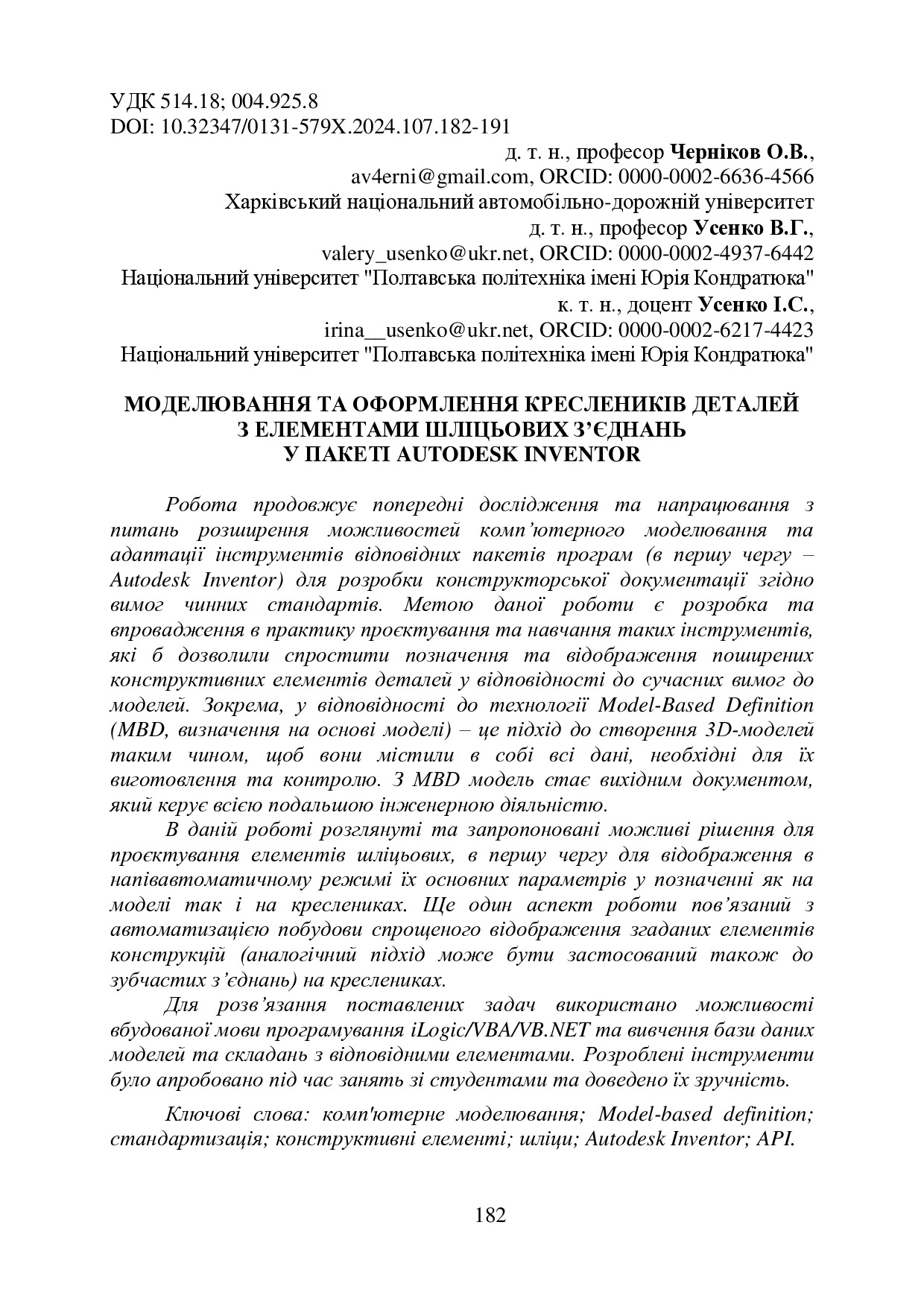

Моделювання та оформлення креслеників деталей з елементами шліцьових з’єднань у пакеті AUTODESK INVENTOR

Черніков, О.В.

Робота продовжує попередні дослідження та напрацювання з питань розширення можливостей комп’ютерного моделювання та адаптації інструментів відповідних пакетів програм (в першу чергу –Autodesk Inventor) для розробки конструкторської документації згідно вимог чинних стандартів. Метою даної роботи є розробка та впровадження в практику проєктування та навчання таких інструментів, які б дозволили спростити позначення та відображення поширених конструктивних елементів деталей у відповідності до сучасних вимог до моделей. Зокрема, у відповідності до технології Model-Based Definition (MBD, визначення на основі моделі) – це підхід до створення 3D-моделей таким чином, щоб вони містили в собі всі дані, необхідні для їх виготовлення та контролю. З MBD модель стає вихідним документом, який керує всією подальшою інженерною діяльністю. В даній роботі розглянуті та запропоновані можливі рішення для проєктування елементів шліцьових, в першу чергу для відображення в напівавтоматичному режимі їх основних параметрів у позначенні як на моделі так і на креслениках. Ще один аспект роботи пов’язаний з автоматизацією побудови спрощеного відображення згаданих елементів конструкцій (аналогічний підхід може бути застосований також до зубчастих з’єднань) на креслениках. Для розв’язання поставлених задач використано можливості вбудованої мови програмування iLogic/VBA/VB.NET та вивчення бази даних моделей та складань з відповідними елементами. Розроблені інструменти було апробовано під час занять зі студентами та доведено їх зручність.

Українська

2025-02-26

комп'ютерне моделювання

Київський національний університет будівництва та архітектури

Черніков О.В. Моделювання та оформлення креслеників деталей з елементами шліцьових з’єднань у пакеті AUTODESK INVENTOR / О.В. Черниіков, В.Г. Усенко, І.С. Усенко // Прикладна геометрія та інженерна графіка. – 2025. – Вип. 107. – С. 182-191. –DOI: https://doi.org/10.32347/0131-579X.2024.107.182-191
